Строим на века: виды ЖБК и где их используют
Вы идёте по городу и видите аккуратную пятиэтажку или сверкающий окнами небоскрёб. Что их объединяет? Конечно крепкая база, которую формируют ЖБК-конструкции. Именно им посвящён этот материал, а также тому, где они могут использоваться.
Слово одно – конструкции разные
Начнём с того, что железобетонные конструкции – это строительные элементы в которых объединен бетон и стальная арматура. Бетон устойчив к сжимающим усилиям, а арматура к растягивающим, эти свойства позволяют строить прочные, стойкие и долговечные конструкции.
В строительстве существует несколько десятков ЖБК и все их охватить не представляется возможным. Мы поговорим о часто используемых ЖБК, тех, которые заказывают у нас (в б/у варианте) чаще всего.
Плиты перекрытия

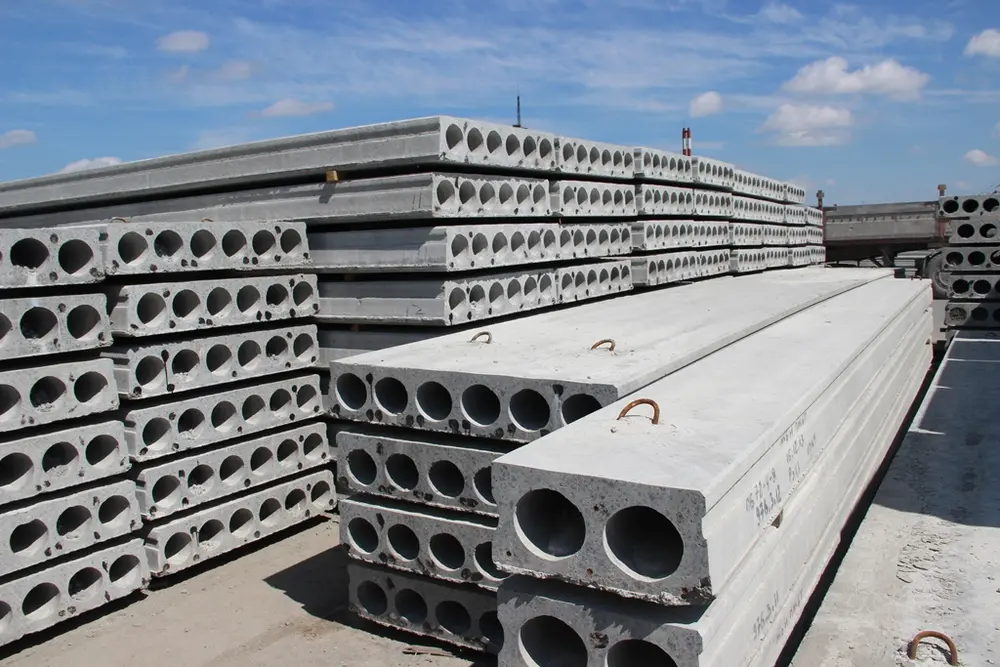

Пустотные плиты перекрытия. Источник изображения: «СТРОЙКА РУ у дома»
Эти железобетонные изделия используют для сооружения горизонтальных несущих конструкций в зданиях разного назначения: от многоквартирных домов до цехов и стадионов. Плиты производят на заводе. Они разделяют этажи, воспринимают вертикальные нагрузки, их распределяют и передают на стены, фундамент и другие несущие элементы.
Подразделяются на:
Пустотные. Отличаются технологическими отверстиями по всей длине изделия. Такая форма позволяет снизить вес плиты и улучшить теплоизоляционные свойства.
ПК. Характеризуются округлыми отверстиями изнутри с диаметром, как правило, в 159 мм. Длина – до 7 м с небольшим. Несущая способность – 800 кг/м², также могут выпускаться в усиленном варианте – 1250 кг/м². Всегда снабжены монтажными петлями и производятся по опалубочной технологии. ПК-плиты опираются на две стороны несущих стен, иногда на три и даже четыре.
ПБ. Этот вид производится по безопалубочной технологии с круглыми, овальными или полукруглыми продольными пустотами. По сравнению с
ПК обладают более вытянутой формой диаметром 60 мм. Стандартная толщина – 220 мм, длина варьируется от 1,8 до 16,2 м. Армируются как напрягаемой, так и ненапрягаемой арматурой. Готовые изделия поперечной арматуры не содержат. В основном плиты ПБ поставляются в беспетлевом исполнении.

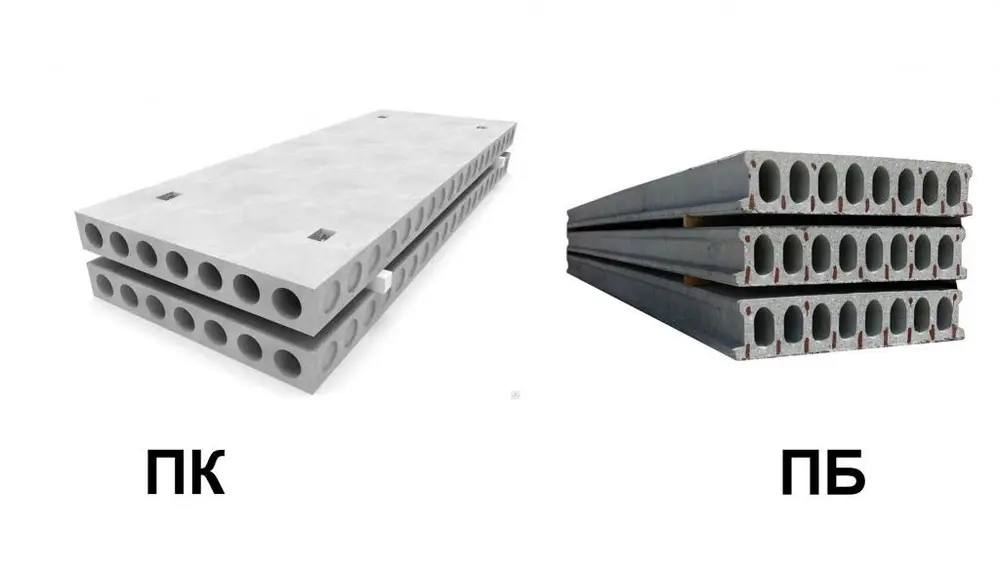

Плиты ПК и ПБ в сравнении. Источник изображения: Завод ЖБИ ПСК «Перспектива»
Ребристые или п-образные. Отличаются продольными рёбрами, которые дают высокую жёсткость. ПР используют для строительства промышленных зданий и крупных торговых площадей. ПГ для зданий без чердака: склады, ангары и др.
Сплошные или полнотелые. Такие плиты отличаются сплошным сечением и применяются для постройки подземных сооружений, тоннелей, технических коридоров и перекрытий с высокой нагрузкой.
Дорожные плиты

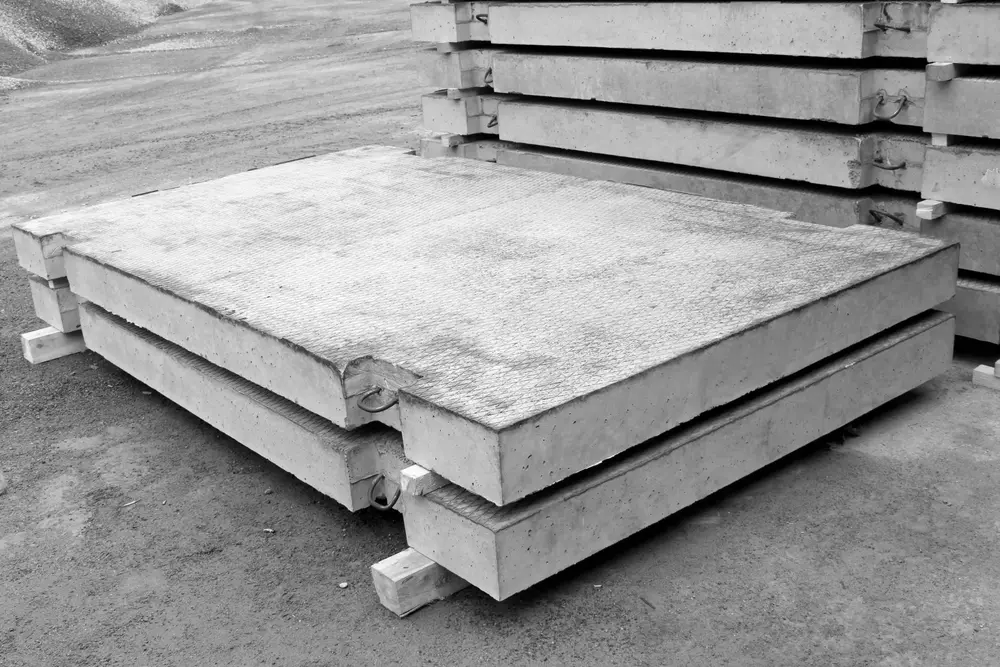

Дорожные плиты. Источник изображения: ЗДСК
Изделия, использующиеся в строительстве временных и постоянных дорог, подъездных путей, аэродромов, площадок под тяжелую технику, аэродромов и других сооружений. Дорожные плиты бывают: ПДП (плита дорожная плоская), ПДН (плита дорожная напряженная), ПАГ (плита аэродромная гладкая).
Блоки ФБС или фундаментные блоки сплошные

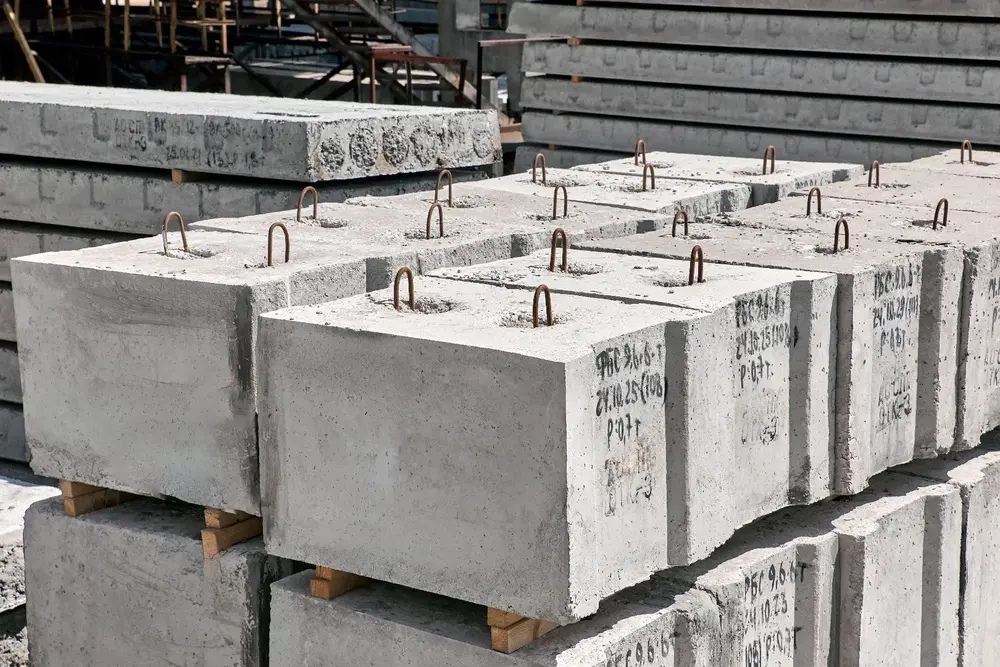

ФБС. Источник изображения: официальный сайт застройщика «СтройПанельКомплект»
Имеют форму параллелепипеда с фигурными выемками на торцах для соединения блоков после монтажа. Используются в формировании фундамента и стен подвальных и цокольных помещений. Сверху снабжены монтажными петлями из горячекатанной арматуры 12 мм в диаметре для удобства транспортировки и установки.
Стандартные размеры блоков ФБС: длина – 1180⁄2380 мм, ширина – 300/400/500/600 мм., высота – 280⁄580 мм.
По ГОСТ 13579-2018 (помимо ФБС) различают:
ФБП или фундаментные блоки пустотные. У них есть внутренние полости, снижающие массу и повышающие теплоизоляционные свойства.
ФБВ – блоки с вырезами для прокладки коммуникаций.
Стеновые панели

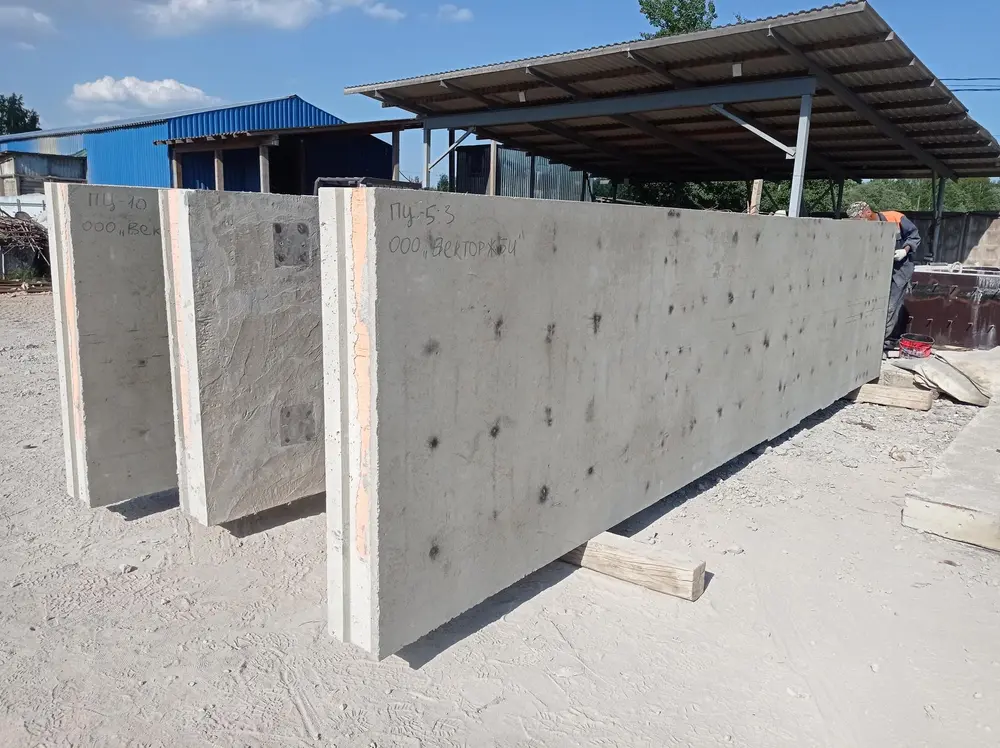

Стеновые панели. Источник изображения: Завод железобетонных изделий «Вектор ЖБИ»
Относятся к ограждающим конструкциям и могут состоять из пенобетона (с ячеистой структурой) или керамзитобетона (с наполнителем из керамзита). Первый вариант сочетает легкий стальной каркас и монолитный теплоизоляционный пенобетон. Панели из такого материала используют в жилых и общественных зданиях, модульных объектах, гаражах, пристройках и блок-контейнерах. Конструкции из керамзитобетона могут быть одно- и двухслойными. Предназначены для наружных стен жилых и общественных зданий.
Фермы
Фермы. Источник изображения: «Завод ЖБИ» (Новый Уренгой)
Представляют собой каркасные конструкции, собранные из стержней. Верхние и нижние пояса соединены вертикальными стойками и наклонными элементами (раскосами), которые формируют решётку. Фермы используют для возведения производственных цехов, складов, логистических комплексов, зернохранилищ, коровников, манежей, мостов и других крупных объектов.
Фермы существуют:
Стропильные: раскосные сегментные (для зданий со скатной кровлей), безраскосные сегментные (для скатной и малоуклонной кровли), безраскосные треугольные (для скатной кровли), полигональные (для малоуклонной кровли).
Подстропильные: раскосные (для скатной кровли), безраскосные (для малоуклонной кровли).
Фермы также бывают составными (производятся из нескольких прямоугольных частей на стройплощадке) и монолитными (изготавливаются на заводе, доставляются на стройку и устанавливаются на колонны).
Какие ещё бывают ЖБК?
В зависимости от целей использования существуют железобетонные сваи, лестничные марши, балки, перемычки, опорные подушки, бордюры, кольца и крышки для колодцев.
🌱 Наша компания бережёт экологию, поэтому даёт ЖБК второй шанс, используя их повторно. Описанные выше виды железобетонных изделий доступны для заказа в «Енисее» в Б\У варианте. Это значит, что они уже использовались в строительстве, но хорошо сохранились и стоят дешевле. Работаем по Перми и Пермскому району. Для заказа нужно лишь поднять телефонную трубку! 📞 +7 (912) 881-83- 50
